1．落水管圖示及安裝前準備

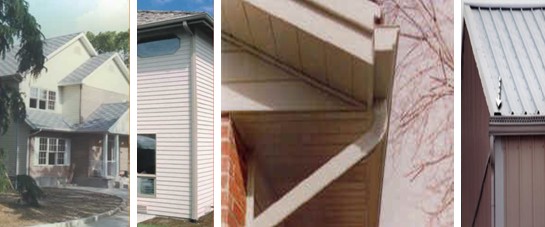

1-1 彩鋁落水管示意圖：
1-1 彩鋁落水管示意圖：

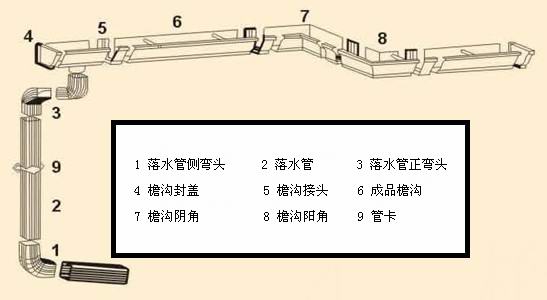

1-2 彩鋁落水系統落水管節點圖：

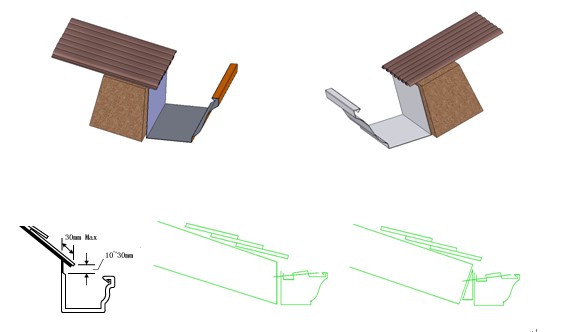

1-3 彩鋁落水系統檐溝屋面結構圖：
注1：屋檐口水泥砂漿找平層厚度不少于3cm，以保證檐鉤吊件塑料脹栓的握釘強度。
注2：屋面瓦zui前端超過天溝內壁20~30mm，距天溝內壁高度在10mm~30mm之間。注3：屋面檐口與地面不垂直時，須在檐口與檐溝間加鍥型墊，以保證天溝水平。
