屋面防雨防漏是建筑工程中zui必要的一項工作，而隨著社會的發展，建筑類型的不斷改變，落水系統的誕生，為屋面的排水功能起到很大的幫助，落水系統具有不同的類型結構，今天給大家講一下pvc落水系統以及相關配件的介紹。
一、PVC落水系統及配件結構圖
通過下面一張圖我們就可以清晰地看到,每一個節點都是用不同的配件組裝而成的，完美的搭配從而使得一個落水系統排水效果強、裝飾效果好。
一、PVC落水系統及配件結構圖
通過下面一張圖我們就可以清晰地看到,每一個節點都是用不同的配件組裝而成的，完美的搭配從而使得一個落水系統排水效果強、裝飾效果好。

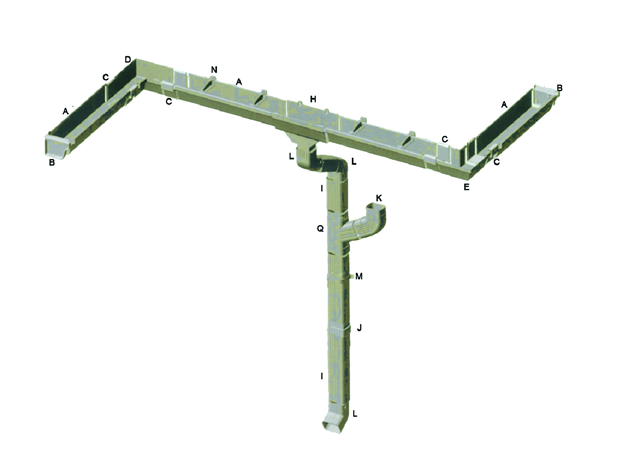

PVC落水系統及配件結構圖
二、PVC落水系統型號和規格不難看出PVC天溝和落水管的厚度都是一樣的，不同型號的天溝和落水管有相對應的檐口，可根據客戶的需要以及房屋的搭配效果，來選擇不同的型號和規格。
| 規格 | 材質 | 天溝 | 壁厚 | 雨水管 | 排水量 | |||
| 上口 | 下口 | 深度 | 傳統瓦 | 玻纖瓦 | ||||
| PVC | 5.2英寸 | 12.5 | 8.5 | 10 | 3.2 | 80*60 | 30—50平方 | 50—80平方 |
| 7英寸 | 15 | 13 | 12 | 1.7 | 100*80 | 50—100平方 | 50—100平方 | |

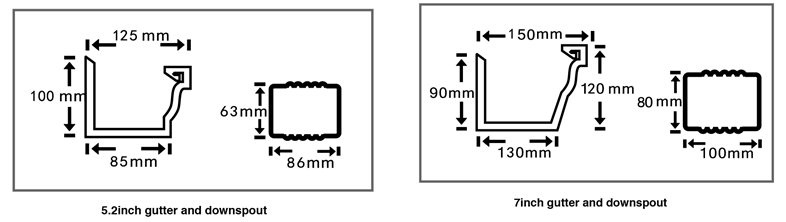

三、PVC天溝及配套落水管平面圖
每個尺寸的天溝都有一個相同尺寸的落水管來配套，這樣才能完美搭配達到滴水不漏的效果。
5.2英寸天溝及配套落水管 7英寸天溝及配套落水管
一套完整的PVC落水系統以天溝和落水管為主要配件，以封蓋、卡接器、吊接器、陰陽角、雨水斗等為天溝配件，以接口器、定位器、引流器、轉向器、三通等為雨水管配件組合而成的一套屋面排水系統。
完整的PVC落水系統配件展示圖
屋面的排水與落水系統息息相關，優質的落水系統產品，由材質和型號決定著。想了解整個落水系統，我們不得不從它的結構和組成部分上來考慮。
